Aký je výstup sily pneumatického piestového pohonu?

Ahoj! Ako dodávateľ pneumatických piestových pohonov sa ma často pýtajú na výstupnú silu týchto šikovných zariadení. Tak som si myslel, že si nájdem pár minút, aby som vám to rozobral spôsobom, ktorý je ľahko pochopiteľný.

Najprv si povedzme, čo je pneumatický piestový pohon. Zjednodušene povedané, je to zariadenie, ktoré pomocou stlačeného vzduchu vytvára lineárny pohyb. Vo vnútri ovládača je piest, ktorý sa pohybuje tam a späť vo valci. Keď sa stlačený vzduch aplikuje na jednu stranu piestu, vytvára silu, ktorá tlačí piest v opačnom smere. Tento lineárny pohyb sa potom môže použiť na otváranie alebo zatváranie ventilov, ovládanie brán alebo vykonávanie iných úloh v priemyselných aplikáciách.

Teraz prejdime k hlavnej otázke: čo určuje výstupnú silu pneumatického piestového pohonu? No, je potrebné zvážiť niekoľko kľúčových faktorov.

Oblasť piestu

Prvým a najdôležitejším faktorom je plocha piesta. Čím väčšia je plocha piesta, tým väčší je výstup sily. Je to spôsobené tým, že sila vyvíjaná stlačeným vzduchom je rozložená na väčšiu plochu. Vzorec na výpočet výstupnej sily na základe plochy piesta je celkom jednoduchý:

$F = P \krát A$

Kde $F$ je výstupná sila (v Newtonoch), $P$ je tlak stlačeného vzduchu (v Pascaloch) a $A$ je plocha piestu (v štvorcových metroch).

Napríklad, ak máte piest s plochou 0,01 m2 a stlačený vzduch má tlak 500 000 Pascalov, výstupná sila by bola:

$ F = 500 000 \krát 0,01 = 5 000 $ Newtonov

Takže, keď sa pozeráte na pneumatický piestový pohon, venujte veľkú pozornosť oblasti piesta. Väčší piest môže znamenať oveľa väčšiu silu.

Tlak vzduchu

Druhým hlavným faktorom je tlak stlačeného vzduchu. Čím vyšší je tlak vzduchu, tým väčší je výstup sily. Väčšina pneumatických systémov pracuje pri tlakoch medzi 60 a 120 libier na štvorcový palec (psi), ale niektoré priemyselné aplikácie môžu vyžadovať vyššie tlaky.

Je dôležité poznamenať, že aj keď zvýšenie tlaku vzduchu môže zvýšiť výkon, existujú určité limity. Ak je tlak príliš vysoký, môže spôsobiť poškodenie pohonu alebo iných komponentov v systéme. Takže sa musíte uistiť, že pohon je dimenzovaný na tlak, ktorý plánujete použiť.

Trenie a účinnosť

Ďalšou vecou, ​​ktorá môže ovplyvniť výstup sily, je trenie. V ovládači, medzi piestom a stenami valca a v tesneniach je vždy nejaké trenie. Toto trenie znižuje množstvo sily, ktorá je skutočne k dispozícii na výstupe.

Úlohu zohráva aj účinnosť pohonu. Dobre navrhnutý pohon s vysokokvalitnými komponentmi bude mať menšie trenie a vyššiu účinnosť, čo znamená, že na výstup sa prenáša väčšia sila generovaná stlačeným vzduchom.

Typy pneumatických piestových pohonov a ich sila

Existujú rôzne typy pneumatických piestových pohonov a každý typ môže mať rôzne výstupné charakteristiky sily.

Priamo pôsobiaci ovládač

APriamo pôsobiaci ovládačje jednoduchý typ pohonu, kde stlačený vzduch pôsobí priamo na piest a vytvára pohyb. Tieto pohony sa často používajú v aplikáciách, kde sa vyžaduje priama, lineárna sila. Môžu poskytnúť relatívne vysoký výstup sily, najmä ak majú veľkú plochu piesta a sú prevádzkované pri vysokom tlaku vzduchu.

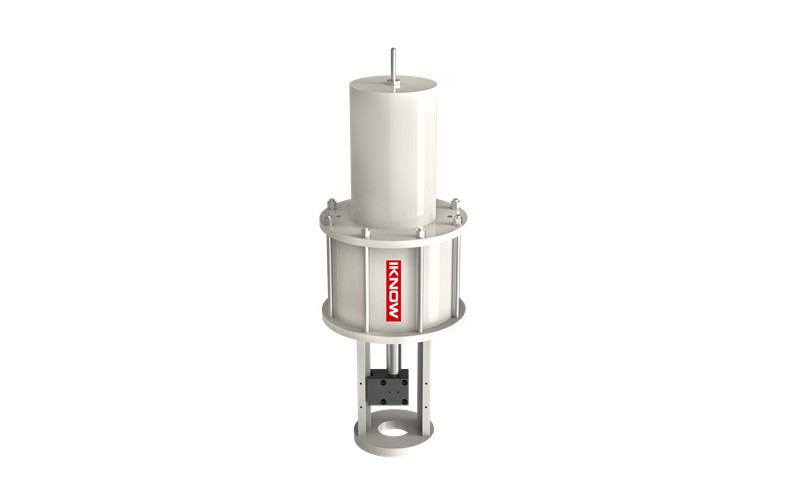

Fail Close Pneumatický pohon

Fail Close Pneumatické pohonysú navrhnuté tak, aby sa uzavreli v prípade straty tlaku vzduchu. Tieto ovládače majú typicky pružinový mechanizmus, ktorý poskytuje zatváraciu silu. Výstupná sila pohonu pri poruche - zatvorení závisí od tlaku vzduchu a sily pružiny. Keď je aplikovaný tlak vzduchu, prekoná silu pružiny, aby otvoril ovládač. Pri strate tlaku vzduchu sila pružiny zatvorí pohon.

Pneumatický pohon uzatváracieho ventilu

Pneumatické pohony uzatváracích ventilovsú špeciálne navrhnuté na ovládanie posúvačov. Tieto pohony musia poskytnúť dostatočnú silu na otvorenie a zatvorenie ťažkého uzáveru ventilu. Požiadavky na výstupnú silu pre pohony posúvačov môžu byť pomerne vysoké, najmä pre ventily s veľkým priemerom.

Ako si vybrať správny výkon sily pre vašu aplikáciu

Keď si vyberáte pneumatický piestový pohon, musíte zvážiť špecifické požiadavky vašej aplikácie. Tu je niekoľko krokov, ktoré vám pomôžu urobiť správnu voľbu:

1. Určte zaťaženie: Zistite, aká veľká sila je potrebná na pohyb bremena. Môže to byť sila potrebná na otvorenie alebo zatvorenie ventilu, zdvihnutie brány alebo vykonanie akejkoľvek inej úlohy.
2. Zvážte prevádzkové podmienky: Zamyslite sa nad dostupným tlakom vzduchu vo vašom systéme, teplotou a prostredím. Tieto faktory môžu ovplyvniť výkon pohonu.
3. Faktor bezpečnostných rezerv: Vždy je dobré zvoliť si pohon s o niečo vyššou silou, ako skutočne potrebujete. To poskytuje bezpečnostnú rezervu v prípade neočakávaných zmien zaťaženia alebo prevádzkových podmienok.

Prečo si vybrať naše pneumatické piestové pohony?

Ako dodávateľ pneumatických piestových pohonov sme hrdí na to, že ponúkame vysoko kvalitné produkty. Naše pohony sú navrhnuté s presnosťou, aby sa minimalizovalo trenie a maximalizovala účinnosť. Na piesty, valce a tesnenia používame špičkové materiály, ktoré zaisťujú dlhotrvajúci výkon.

Ponúkame široký sortiment pohonov s rôznymi plochami piestov a silovými výstupmi, aby vyhovovali potrebám rôznych aplikácií. Či už potrebujete malý pohon pre nenáročnú úlohu alebo veľký pohon pre náročné priemyselné aplikácie, máme pre vás všetko.

Ak hľadáte pneumatický piestový pohon, radi sa s vami porozprávame. Náš tím odborníkov vám môže pomôcť vybrať správny pohon pre vaše špecifické požiadavky. Môžeme tiež poskytnúť technickú podporu a poradenstvo, aby sme zaistili bezproblémové fungovanie vášho systému.

Takže, ak máte záujem dozvedieť sa viac alebo prediskutovať potenciálny nákup, neváhajte a oslovte. Poďme spoločne nájsť dokonalý pneumatický piestový pohon pre váš projekt.

Referencie

• Norton, Robert L. "Konštrukcia stroja: Integrovaný prístup." Pearson, 2012.
• Shigley, Joseph E. a Charles R. Mischke. "Konštrukcia strojárstva." McGraw - Hill, 2003.
